Rúrku stačí vtlačiť medzi výstupky dosky a do zaliatia sa nepohne. Vyberáte z troch výšok rady DUO, tenkej platne SOLO, dosky s rastrom pre tacker a suchého systému DRY – k tomu potrubie, rozdeľovače, skrinky a drobný materiál zo skladu v Žiline.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Teplovodná podlaha potrebuje pod rúrkou vrstvu, ktorá zastaví únik tepla do stropu alebo do zeme a zároveň udrží každý meter potrubia tam, kam ho projektant nakreslil. Systémová doska tieto požiadavky rieši naraz: vracia teplo nahor do poteru, fixuje rúrku v pravidelnej rozteči a pri typoch s polystyrénovým jadrom dopĺňa tepelnú izoláciu skladby. Odpadá viazanie rúrky na kari sieť aj skrutkovanie upínacích líšt.
Oproti lištám šetrí doska hlavne čas na stavbe – jeden človek uloží okruh za kratší čas, lebo nemusí po metri kotviť – a rúrka má po zaliatí betón okolo celého prierezu. Podlahovka s takýmto podkladom dobre spolupracuje so zdrojmi, ktoré pracujú s nízkou teplotou vody: s kondenzačným plynovým kotlom, tepelným čerpadlom alebo solárnym ohrevom.
Mokrá skladba s poterom, samostatná odrazová platňa, upevnenie sponami aj montáž bez betónu – a materiál, ktorý k doskám patrí.
Polystyrénové jadro pod fóliou 0,6 mm, tri výšky – 33, 42 a 52 mm. Výrobca ich uvádza aj pre ťažkú prevádzku, napríklad dielne, haly či autoservisy.

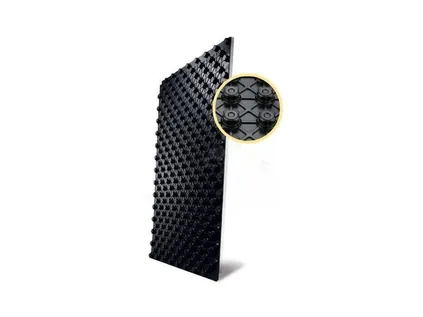

Len 23 mm vysoká tvrdená platňa s fóliou 1 mm. Drží rúrku a odráža teplo; izoláciu pod ňou musíte zabezpečiť inou vrstvou.

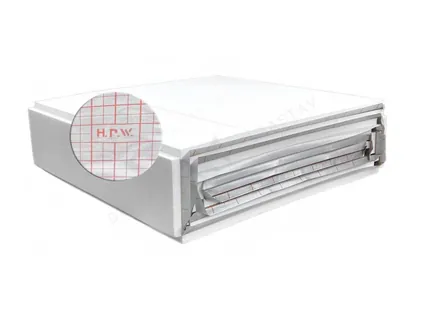

Polystyrén 30 mm s laminovanou polypropylénovou textíliou a mriežkou 10 × 10 cm. Rúrka sa pripína sponami vstreľovanými tackerom.

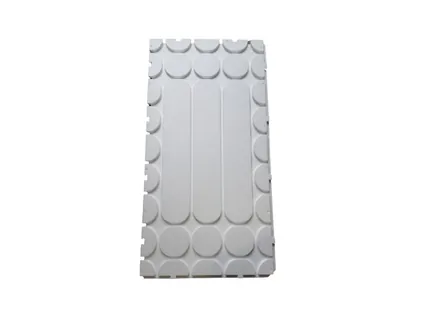

Doska UHPD výšky 30 mm pre rúrku 16 mm, do ktorej sa vkladajú hliníkové lamely UHPS. Žiadne čakanie na vyschnutie poteru.

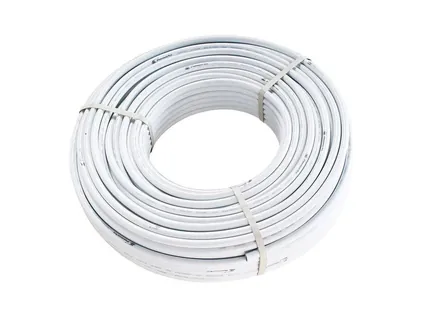

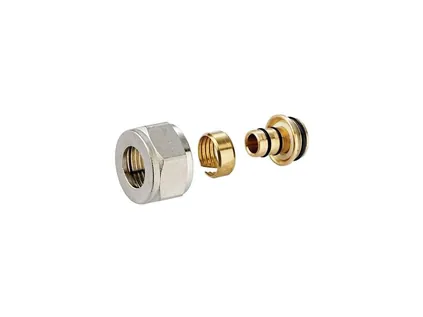

PEX-AL-PEX, Alpex Turatec, jednovrstvové PEX 17 × 2 aj polybutylén HEPWORTH, k nim zverné šróbenia na Eurokónus.
Mosadzné H.P.W. a nerezové rozdeľovače s prietokomermi pre 2 až 12 okruhov, guľové ventily a skrinky pod omietku aj na stenu.
Keď je limitom výška podlahy, začnite hore a postupujte nadol. Údaje sú prevzaté z popisov produktov na ATRIA.SK.
| Výška | Typ dosky | Ako sa drží rúrka | Ohybová pevnosť | Jeden balík | Kam sa hodí |
|---|---|---|---|---|---|
| 23 mm | STIROTERMAL SOLO (UHP50) | výstupky, rúrka 14–18 mm, krok 50 mm | tvrdený PS plast | 22,4 m² / 20 ks | odrazová vrstva nad samostatnou izoláciou |
| 30 mm | STIROTERMAL DRY (UHPD) | drážky + plech UHPS, rúrka 16 mm, krok 150 / 300 mm | 200 kPa | 11,52 m² / 16 ks | suchá skladba, max. 2 400 kg/m² |
| 30 mm | UHP302FP s textíliou | spony z tackera do rastra 10 × 10 cm | 100 kPa (tvrdosť) | 10 m² | mokrá skladba, spoje prelepené cez 2 cm presah |
| 33 mm | STIROTERMAL DUO 11 (UHP51) | výstupky, rúrka 14–18 mm, krok 50 mm | 150 kPa | 14,56 m² / 13 ks | rekonštrukcie s malou rezervou výšky |
| 42 mm | STIROTERMAL DUO 20 | výstupky, rúrka 14–18 mm | 150 kPa | 11,2 m² / 10 ks | novostavby a bežné podlahy |
| 52 mm | STIROTERMAL DUO 30 (UHP52) | výstupky, rúrka 14–18 mm | 120 kPa | 7,84 m² / 7 ks | najviac izolácie v rade DUO |
Tabuľa DUO aj SOLO má čistú plochu 1,12 m², tabuľa DRY 0,72 m² (1 200 × 600 mm). UHP302FP sa expeduje len po celých 10 m². Kliknutím na názov dosky otvoríte jej podrobnú stránku.
Dosky sa účtujú za m², hliníkový plech UHPS za kus. Cena a sklad sa sem načítavajú z e-shopu ATRIA.SK.
Ukážme si postup na jednoduchom príklade. Majiteľ domu chce podlahovku v obývačke, kuchyni a predsieni, spolu 55 m² plochy, ktorú pokryje rúrka. Všetky čísla nižšie vychádzajú z údajov o baleniach na tejto stránke; ide o orientačný prepočet, nie o projekt.
Na prerezy pri stenách a okolo zárubní pripočítajte asi 5 %: 55 × 1,05 = 57,75 m². Dosky sa predávajú po balíkoch, preto plochu delíme obsahom balíka a zaokrúhľujeme nahor:
Pri DUO 11 vychádza takmer presne na celé balíky, pri DUO 20 vám zostane jeden takmer celý balík navyše – to je dobrý dôvod skontrolovať, či by sa nedala použiť nižšia doska.
Nad rúrkou odporúčame betónovú vrstvu minimálne 65 mm, ideálne 72 mm. Doska + optimálny poter teda zaberie: DUO 11 → 33 + 72 = 105 mm, DUO 20 → 42 + 72 = 114 mm, DUO 30 → 52 + 72 = 124 mm. K tomu ešte dlažba alebo parkety. Ak by stačilo minimum betónu, pri DUO 11 vychádza 33 + 65 = 98 mm. Pri anhydritovom potere je spodná hranica 55 mm.
Objem poteru pri 72 mm: 55 × 0,072 = 3,96 m³. Pri dávkovaní 7 kg plastifikátora PL 10 na približne 1 m³ betónu to je 27,7 kg, teda 3 balenia po 10 kg. Obvod miestností odhadneme vzorcom 4 × √55 × 1,3 ≈ 38,6 m – jedno balenie dilatačného pásu DP 50 (50 m) postačí.
Toto je prvé číslo, ktoré si treba zmerať, lebo pri rekonštrukcii sa nedá „pridať“. Z izolačných dosiek je najnižšia DUO 11 (33 mm), za ňou nasleduje DUO 20 s 42 mm a DUO 30 s 52 mm. Nezabudnite, že nad dosku príde ešte poter a nášľapná vrstva – výpočet vyššie ukazuje, ako rýchlo sa milimetre sčítajú.
V obytnej miestnosti stačí bežná doska, kým v dielni, garáži alebo hale, kde sa pohybuje auto či paletový vozík, potrebujete dosku stavanú na vyššiu záťaž. Celú radu DUO výrobca deklaruje pre veľmi vysoké zaťaženie vrátane priemyselných priestorov.
Ak je pod podlahovkou napríklad hrubý polystyrén EPS, nemusíte platiť za ďalšie izolačné jadro. Vtedy postačí STIROTERMAL SOLO – 23 mm vysoká platňa, ktorá rúrku drží a teplo odráža, ale neizoluje.
Montážne firmy so skúsenosťou s tackerom siahajú po UHP302FP: mriežka 10 × 10 cm na textílii nahrádza meranie a rúrka sa pripína sponami HS T zvarenými do pásu; spoje fólie sa prelepia páskou cez 2 cm presah. Kto nechce betón vôbec, použije STIROTERMAL DRY – rúrka 16 mm leží v hliníkových lamelách UHPS, ktoré teplo roznesú do plochy, a lamiel treba približne na 70 % dĺžky rúrky. Podrobnosti o suchej skladbe sú na suche-podlahove-kurenie.sk.
Pôvodné dosky zatiaľ v e-shope nie sú k dispozícii. Ich stránky sme ponechali – nájdete tam parametre a typ, ktorým ich dnes nahradíte:
Ak si nie ste istí, ktorá náhrada sedí na vašu skladbu, zavolajte technikovi na +421 917 133 664.
Vrstvy podlahy, poradie prác, krytiny a regulácia teploty.
Zobraziťarrow_forward
Typy rúrok, spotreba na m², dĺžka okruhu a spájanie.
Zobraziťarrow_forward
Okrajový pás, prísada do poteru, úchyty, oblúky a fólia s rastrom.
Zobraziťarrow_forward
Mosadz H.P.W. alebo nerez s prietokomermi, 2 až 12 vývodov.
Zobraziťarrow_forward
Hviezdicový rozvod k telesám a sada pre spodné pripojenie.
Zobraziťarrow_forward

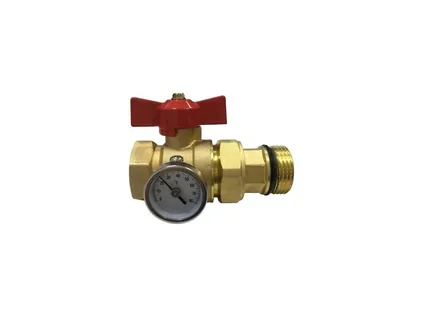

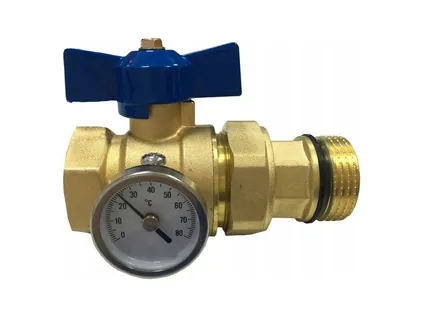

Guľové ventily s teplomerom, šróbenia na Eurokónus, HPW Set2.
Zobraziťarrow_forward

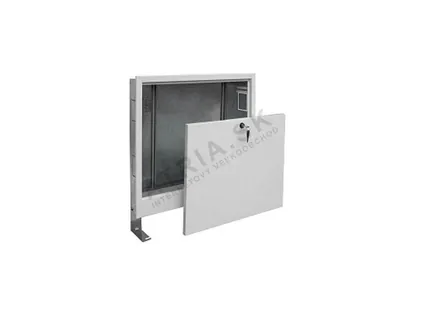

Rad HPX pod omietku aj na stenu podľa počtu okruhov.
Zobraziťarrow_forward
Ceny s DPH a sklad načítané priamo z e-shopu.
Zobraziťarrow_forwardPri mokrej skladbe sa okrem dosky nezaobídete bez rúrky, okrajového pásu, prísady do poteru, rozdeľovača s uzávermi, šróbení a skrinky.
Celý materiál na podlahové kúrenie objednáte na ATRIA.SK s aktuálnou cenou a dostupnosťou. Ak chcete skontrolovať výber dosky alebo výpočet materiálu, technik je k dispozícii na +421 917 133 664.
